SB14型法蘭連接直通式T型過濾器
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：[email protected]
地址：江蘇省無錫市新吳區新洲路222號
SB14型法蘭連接直通式T型過濾器 （DN50-600mm PN≤10.0Mpa）
| 公稱通徑（DN） | 尺寸 | b | |
| L1 | L2 | ||
| 50 | 230 | 115 | R3/8 |
| 65 | 260 | 130 | R3/8 |
| 80 | 280 | 140 | R3/4 |
| 100 | 350 | 175 | R3/4 |
| 150 | 450 | 225 | M20 1.5 |
| 200 | 500 | 250 | M20 1.5 |
| 250 | 590 | 295 | M20 1.5 |
| 300 | 680 | 340 | M20 1.5 |
| 350 | 790 | 395 | M22 1.5 |
| 400 | 850 | 425 | M22 1.5 |
| 500 | 1000 | 500 | M22 1.5 |
| 600 | 1200 | 600 | M22 1.5 |
ST34型法蘭連接直角式T型過濾器 （DN50-600mm PN≤10.0Mpa）
| 公稱通徑（DN） | 尺寸 | b | |
| L1 | L2 | ||
| 50 | 230 | 115 | R3/8 |
| 65 | 260 | 130 | R3/8 |
| 80 | 280 | 140 | R3/4 |
| 100 | 350 | 175 | R3/4 |
| 150 | 450 | 225 | M20 1.5 |
| 200 | 500 | 250 | M20 1.5 |
| 250 | 590 | 295 | M20 1.5 |
| 300 | 680 | 340 | M20 1.5 |
| 350 | 790 | 395 | M22 1.5 |
| 400 | 850 | 425 | M22 1.5 |
| 500 | 1000 | 500 | M22 1.5 |
| 600 | 1200 | 600 | M22 1.5 |

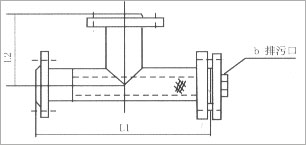

產品結構
