蒸汽減壓閥產品概述
蒸汽減壓閥由主閥和導閥兩部分組成。內螺紋連接先導活塞式蒸汽減壓閥主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。蒸汽減壓閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。蒸汽減壓閥通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
蒸汽減壓閥主要技術參數和性能指標
| 公稱壓力Mpa |
1.6 |
2.5 |
| 殼體試驗壓力Mpa＊ |
2.4 |
3.75 |
| 密封試驗壓力Mpa |
1.6 |
2.5 |
| 最高進口壓力Mpa |
1.6 |
2.5 |
| 出口壓力范圍Mpa |
0.1-1.0 |
0.1-1.6 |
| 壓力特性偏差Mpa△P2P |
GB12246-1989 |
| 流量特性偏差Mpa△P2G |
GB12246-1989 |
| 最小壓差 |
0.15 |
0.15 |
| 滲漏量 |
GB12245-1989 |
＊.殼體試驗不包括膜片、頂蓋。
蒸汽減壓閥主要零件材料
| 零件名稱 |
零件材料 |
| 閥體 閥蓋 底蓋 |
WCB |
| 閥座 閥盤 |
2Cr13 |
| 缸套 |
2Cr13/25鍍硬鉻 |
| 活塞 |
2Cr13/銅合金 |
| 活塞環 |
合金鑄鐵 |
| 導閥座 導閥桿 |
2Cr13 |
| 膜片 |
1Cr18Ni9Ti |
| 主閥彈簧 |
50CrVA |
| 導閥主彈簧 |
50CrVA |
| 調節彈簧 |
60Si2Mn |
蒸汽減壓閥流量系數Cv
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |

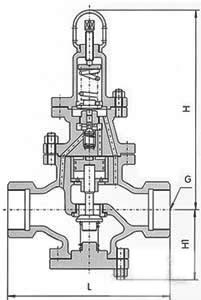

蒸汽減壓閥連接尺寸
| 公稱通徑DN |
G |
L |
H |
Hl |
| 15 |
1/2" |
140 |
295 |
90 |
| 20 |
3-4" |
140 |
330 |
98 |
| 25 |
1" |
160 |
330 |
110 |
| 32 |
1-1/4" |
180 |
330 |
110 |
| 40 |
1-1/4" |
200 |
345 |
125 |
| 50 |
2" |
230 |
345 |
125 |
蒸汽減壓閥產品結構
