產品概述
Gm系列高真空隔膜閥供接通或切斷真空系統之用。連接管焊接式真空隔膜閥更是溴化鋰制冷設備中的理想配件。適用介質為空氣及非腐蝕性氣體。連接法蘭標準按GB6070或GB4982規定，也可為連接管焊接型式。
主要技術規范
| 適用范圍Pa |
103～1.3×10-4 |
| 漏率Pa.L/S |
6.7×10-4 |
| 介質溫度℃ |
隔膜為丁腈橡膠時-25～+80 |
| 隔膜為氟橡膠時-30 50 |
主要零部件材質
| 零件名稱 |
材料 |
| 閥體 |
碳鋼、不銹鋼 |
| 隔膜 |
丁腈橡膠、氟膠 |
| 閥桿 |
不銹鋼 |
外形及連接尺寸（mm）
| 型號 \ 尺寸 |
DN |
D |
H |
A |
L |
L1 |
| GM0C-H(Ⅰ) |
10 |
19 |
80 |
55 |
240 |
120 |
| GM-25C-H(Ⅰ) |
25 |
32 |
105 |
80 |
240 |
120 |
| GM-40C-H |
40 |
45 |
133 |
100 |
240 |
120 |
| GM-50C-H |
50 |
57 |
157 |
100 |
240 |
120 |
| GM0D-H(Ⅰ) |
10 |
19 |
77.5 |
50 |
150 |
150 |
| GM-25C-H(Ⅰ) |
25 |
32 |
105 |
60 |
75 |
75 |
Ⅱ型連接管焊隔膜閥外形及連接尺寸
| 型號 \ 尺寸 |
DN |
D |
H |
A |
L |
L1 |
| GM0C-H(Ⅱ) |
10 |
19 |
80 |
55 |
195 |
120 |
| GM-25C-H(Ⅱ) |
25 |
32 |
105 |
80 |
236 |
120 |
| GM0D-H(Ⅱ) |
10 |
19 |
77.5 |
50 |
150 |
75 |
| GM-25D-H(Ⅱ) |
25 |
32 |
105 |
66 |
175 |
75 |
Ⅲ活套法蘭連接隔膜閥外形及連接尺寸
| 型號 \ 尺寸 |
DN |
D |
H |
A |
L |
L1 |
| GM0C-H(Ⅱ) |
10 |
19 |
80 |
55 |
195 |
120 |
| GM-25C-H(Ⅱ) |
25 |
32 |
105 |
80 |
236 |
120 |
| GM0D-H(Ⅱ) |
10 |
19 |
77.5 |
50 |
150 |
75 |
| GM-25D-H(Ⅱ) |
25 |
32 |
105 |
66 |
175 |
75 |
Ⅳ活套法蘭連接隔膜閥外形及連接尺寸
| 型號 \ 尺寸 |
DN |
D |
D1 |
H |
A |
L |
n-Фc |
| GM0C |
10 |
46 |
36 |
80 |
55 |
75 |
4-Ф6 |
| GM-25C |
25 |
70 |
55 |
105 |
80 |
120 |
4-Ф7 |
| GM-40C |
40 |
100 |
80 |
133 |
100 |
150 |
4-Ф9 |
| GM-50C |
50 |
110 |
90 |
157 |
100 |
180 |
4-Ф9 |

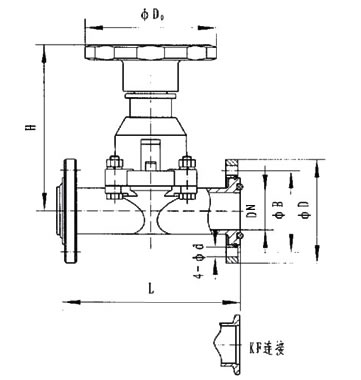

產品尺寸
