溢流閥產品用途
溢流閥可用于高壓注水泵的管路上，作為超壓保護裝置。
溢流閥主要性能規范
| 型號 |
公稱壓力 (MPa) |
開啟壓力分級 |
工作溫度（℃） |
適用介質 |
| AY42H60 HA802Y60 |
16.0 |
6.36.0 |
200 |
水、油品等 |
| AY42H-250 HA802Y-250 |
25.0 |
1.0-25.0 |
| AY42H-400 HA802Y-400 HA802Y-600 |
40.0-60.0 |
20.0-60.0 |
溢流閥主要零部件材料
| NO. |
零件名稱 |
AQ-20 材料 |
| 1 |
閥體 |
碳鋼 |
| 2 |
閥座 |
不銹鋼 |
| 3 |
閥瓣 |
不銹鋼 |
| 4 |
閥蓋 |
焊接件 |
| 5 |
彈簧 |
50CrVA |
溢流閥外形尺寸和連接尺寸(mm)
| 型號 |
公稱通徑DN(mm) |
尺寸(mm) |
| Rc |
ZG |
L |
L1 |
≈H |
| HA802Y-600 |
15 |
1/2〞 |
1/2〞 |
52 |
90 |
250 |
| 25 |
1〞 |
1〞 |
52 |
113 |
275 |
| 40 |
11/2〞 |
11/2〞 |
52 |
157 |
336 |
溢流閥 外形尺寸和連接尺寸(mm)
| 型號 |
公稱通徑DN(mm) |
尺寸 (mm) |
| D |
D1 |
K |
M |
Z-Фd |
B |
L |
L1 |
RC |
≈H |
| AY42H60 AY42H-250 AY42H-400 |
15 |
135 |
95 |
25 |
M48×2 |
4-22 |
25 |
65 |
140 |
1〞 |
329 |
| 20 |
165 |
115 |
30 |
M52×2 |
6-26 |
28 |
80 |
150 |
11/2〞 |
447 |
| 25 |
200 |
145 |
38 |
M80×3 |
6-29 |
40 |
90 |
180 |
2〞 |
485 |
| 32 |
225 |
170 |
42 |
M100×3 |
6-33 |
50 |
100 |
200 |
21/2〞 |
570 |

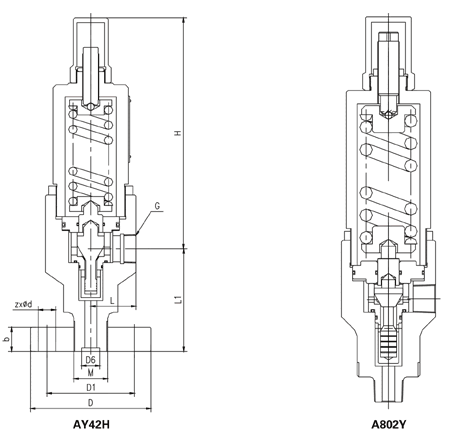

溢流閥產品結構
