產品概述
本廠生產的DHH44X/H0/16型微阻緩閉消聲止回閥主要用于工業、城市給排水管道和高層住宅、高級賓館、加壓輸水泵的出口處。消聲止回閥在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無嘈聲、運行平穩，確保賓館、住宅環境安靜，并具有節能的效果。用延緩關閉的方式使局部倒流水向系統內泄流，消聲止回閥從而大大降低了停泵倒流的水壓沖力，消聲止回閥消除了破壞性水錘峰值的產生，截流密封采用丁腈橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等特點。
消聲止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：200～2000mm
適用介質：清水、泥漿水、污水、海水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
消聲止回閥主要零部件材料
| 零件名稱 | 閥體 | 蝶板 | 閥桿 | 緩沖油缸 | 密封圈 |
| 材料 | 灰鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
消聲止回閥四、主要外形連接尺寸 單位：mm
| DN（mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
| B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |

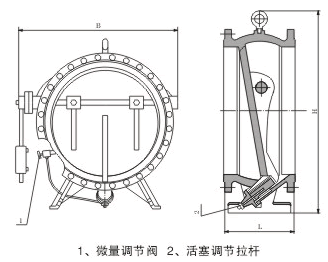

消聲止回閥產品結構
