bz41w保溫夾套閘閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們為您提供全套工程閥門解決方案銷售熱線：0510-82828883
郵箱：[email protected]
地址：江蘇省無錫市新吳區新洲路222號
產品描述
保溫夾套閘閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
標準規范
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
產品用途
保溫夾套閘閥適用于公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不銹鋼）的管路上作啟閉用，并能保溫和防止介質結晶。
選用不同的材質，可分別適用于重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。
|
設計制造 |
結構長度 |
連接法蘭 |
壓力溫度等級 |
試驗與檢驗 |
|
GB12234 API600 |
廠標 |
ANSI B16.5 |
ANSI B16.34 |
API598 JB/T 9092 |
■閥體材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。
■驅動方式 手動。
■連接形式 承插焊、內螺紋、對焊、法蘭。
產品范圍
|
公稱壓力 或壓力級 |
公稱通徑 DN/NPS |
|||||
|
15 |
20 |
25 |
32 |
40 |
50 |
|
|
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
|
Class800 |
· |
· |
· |
· |
· |
· |
|
Class150 |
· |
· |
· |
· |
· |
· |
|
Class300 |
· |
· |
· |
· |
· |
· |
|
Class600 |
· |
· |
· |
· |
· |
· |
|
Class900 |
· |
· |
· |
· |
· |
· |
|
Class1500 |
· |
· |
· |
· |
· |
· |
|
Class2500 |
· |
· |
· |
· |
· |
· |
附加說明
保溫夾套閘閥的連接法蘭規格一般大于閥門的公稱通徑。
用戶無特殊說明，我公司一般按下表配制法蘭
|
閥門公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
法蘭規格(mm) |
15×40 |
20×40 |
25×50 |
32×50 |
40×65 |
50×80 |
65×100 |
80×125 |
100×150 |
|
閥門公稱通徑DN(mm) |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
法蘭規格(mm) |
125×150 | 150×200 | 200×250 | 250×300 | 300×350 | 350×400 | 400×450 | 450×500 | 500×550 |

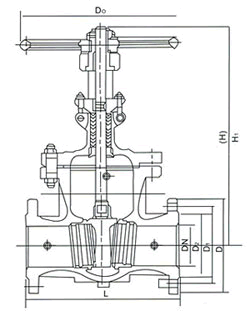

產品尺寸
