鍛鋼止回閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：[email protected]
地址：江蘇省無錫市新吳區新洲路222號
主要尺寸及重量
| 規 格 | S | L | T | H | 重量 ㎏ ≈ | |||||||||
| 英 制 | 公 制 | A N S I | J I S | A N S I | ISO、BS | JIS | ||||||||
| NPI牙型60 | RC、PT牙型55 | |||||||||||||
| 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | |||
| 1/2 | 15 | 21.8 | 22.2 | 79 | 1/2 | 1/2 | 61 | 3.4 | ||||||
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 61 | 3.3 |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 1 | 3/4 | 1 | 3/4 | 78 | 5.5 |
| 1 1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 1 1/4 | 1 | 1 1/4 | 1 | 84 | 6.0 |
| 1 1/2 | 1 1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 152 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 103 | 9.2 |
| 2 | 1 1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 172 | 2 | 1 1/2 | 2 | 1 1/2 | 118 | 12.9 |
| 2 | 50 | 61.1 | 61.1 | 200 | 2 | 2 | 132 | 14.3 | ||||||
標準材質明細表
| 序 號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |||
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||||
| 1 | 閥 體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
| 2 | 升降式閥 瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | ||
| 3 | 墊 片 | 304夾柔性石墨 | 316夾PTFE | ||||
| 4 | 閥 蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
| 5 | 銘 牌 | SS | |||||
| 6 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | ||
| 7 | 球 | A182 F420/STL | A182 F304 | A182 F304 | A182 F304 | ||
| 適 用 介 質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||||
| 適 用 溫 度 | -29℃－425℃ | -29℃－550℃ | -29℃－200℃ | ||||

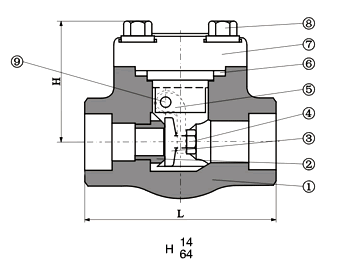

產品結構
