氣動對夾式蝶閥
- 閥門型號：D671X，D671F46，D673H
- 通徑規格：DN50～DN1200
- 結構形式：對夾式（中線型、三偏心）
- 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
- 公稱壓力：PN6、PN10、PN16、PN25
- 適用溫度：-40℃～450℃
- 應用范圍：污水、水、蒸氣、油品、腐蝕性介質
- 產品特點：閥體小,結構簡單,可用于空間狹窄、管道距離短的工況
氣動對夾式蝶閥概述：

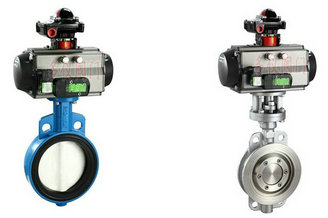

氣動對夾式軟密封蝶閥 氣動對夾式硬密封蝶閥
氣動對夾式蝶閥安裝須知：
氣動對夾式蝶閥顧名思義就是采用對夾的方式，將蝶閥夾在管道的兩端法蘭之間，然后用一組螺栓穿過螺栓孔固定起來。氣動對夾式蝶閥的閥體體積小，閥體厚度相對比較薄，特別適合用在管道兩端距離偏短或空間有限的場合里。氣動對夾式蝶閥根據密封結構不同分為軟密封和金屬密封，其中軟密封蝶閥為中線型結構，具有防腐蝕、零泄漏等優點，而硬密封蝶閥為三偏心式，具有磨損少、使用壽命長等優點。

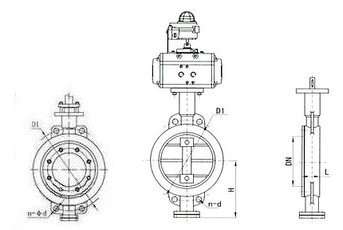

氣動對夾式軟密封蝶閥 氣動對夾式硬密封蝶閥
氣動對夾式蝶閥原理：
氣動對夾式蝶閥是以壓縮空氣0.4-0.7MPa的氣源為動力，驅動閥桿帶動帶碟板在閥體內做0-90度的旋轉，達到對蝶閥全開和全關的操作控制。氣動對夾蝶閥可根據工況要求，對執行器裝配閥門定位器，輸入4-20mA的相關信號，從而控制蝶閥碟板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比精準調節。氣動對夾蝶閥不僅可用于工業自動控制系統中作就地控制，也可進行遠距離集中控制，是工業管道中應用優先選用的系統裝置之一。
|
氣動對夾式蝶閥附件選項：
回訊器：也叫限位開關，遠程反饋開關信號
電磁閥：雙作用選二位五通、單作用選二位三通
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 YT-200
手輪機構：可配手輪機構，應急時實現手動開、關閥
閥門定位器：輸入4～20mA信號,實現閥門調節功能
低壓氣密試驗：0.5～0.7 強度試驗：0.9 1.5 2.4 3.75
密封試驗：0.66 1.1 1.76 2.75
|
 |
氣動對夾式蝶閥技術參數：
| 公稱通徑 | DN25～DN800(mm) |
| 公稱壓力 | PN0.6、1.0、1.6、2.5MPa |
| 驅動方式 | 氣源驅動,壓縮空氣5～7bar(可帶手輪) |
| 連接形式 | 對夾式連接 |
| 密封材料 | 軟密封（橡膠、PTFE、PPL）、硬密封 |
| 使用溫度 | 軟密封≤180℃，金屬密封≤550℃ |
| 可選配件 | 限位開關、定位器、電磁閥、減壓閥 |
| 適用介質 | 污水、水、蒸氣、油品、腐蝕性介質等 |
| 作用形式 | 單作用（氣開、氣關式）、雙作用（調節控制型4～20mA） |
氣動對夾式蝶閥安裝須知：
氣動對夾蝶閥一般不能用于管線的末端和下游需要拆卸的場合，因?yàn)楫?dāng)下游的法蘭拆卸下來的時候，對夾式的閥門會掉下來，這種情況就必須要在另外做短節以便拆卸，而法蘭式蝶閥不存在上面的問題，但是成本會比較高。
氣動對夾蝶閥和法蘭蝶閥用途相同，都是對介質流量進行開關或調節，它們的不同在于安裝形式，當壓力過大時，一般都建議法蘭式蝶閥相對好一些，對于具有危險性的流體也建議使用法蘭式蝶閥。
